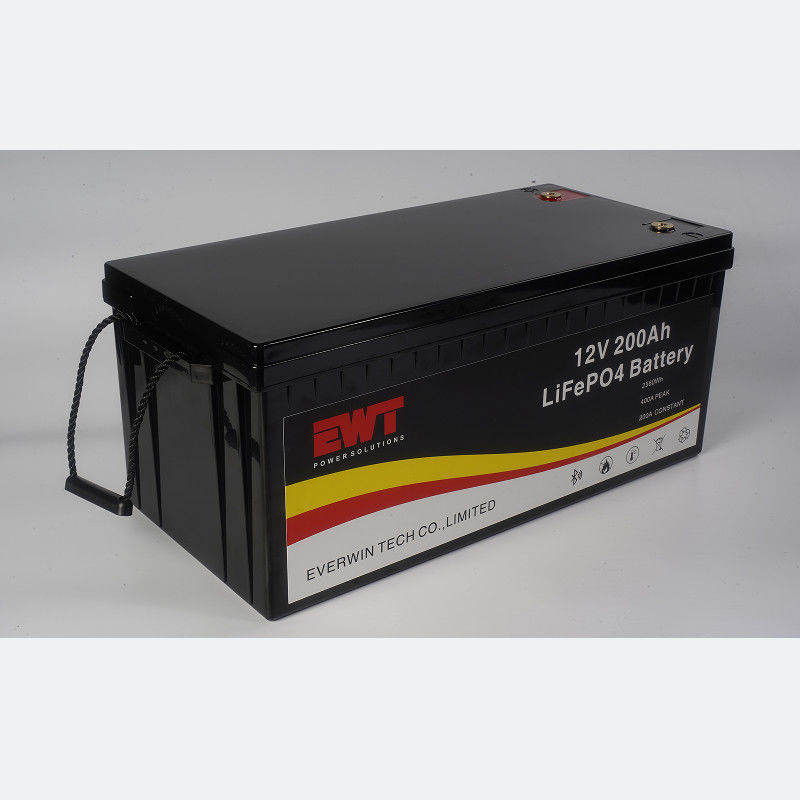

12V 200Ah 26650 32700 Batería de litio hierro fosfato Batería de almacenamiento de energía

12V 200Ah 26650 32700 Batería de almacenamiento de energía de hierro y fosfato de litio

Diseño del circuito de carga de las baterías de iones de litio

De acuerdo con las características estructurales de las baterías de iones de litio, la tensión máxima de terminación de carga debe ser de 4,2 V, que no puede sobrecargarse,De lo contrario la batería se desechará debido a demasiados iones de litio en el electrodo positivoTiene altos requisitos de carga y descarga, y puede cargarse con un cargador especial de corriente constante y voltaje constante.se transfiere a la carga de voltaje constante, y la carga debe detenerse cuando la corriente de carga de voltaje constante caiga a menos de 100 mA.su corriente de carga puede ser controlada entre 135 ~ 2025mA)La corriente de carga convencional se puede seleccionar a aproximadamente 0,5 veces la capacidad de la batería, y el tiempo de carga es de aproximadamente 2 ~ 3 horas.

Debido a la estructura interna de la batería de iones de litio, los iones de litio no pueden moverse todos al electrodo positivo durante la descarga,y una parte de los iones de litio deben ser retenidos en el electrodo negativo para garantizar que los iones de litio pueden ser integrados sin problemas en el canal durante la próxima cargaDe lo contrario, la duración de la batería se acorta en consecuencia.La tensión mínima al final de la descarga debe estar estrictamente limitada.La tensión de terminación de descarga es generalmente de 3,0 V/célula y la tensión mínima no debe ser inferior a 2,5 V/célula.La duración del tiempo de descarga de la batería está relacionada con la capacidad de la batería y el tamaño de la corriente de descarga.

Principio del circuito de carga de las baterías de iones de litio

Principio: Cargar la batería a una tensión constante para asegurarse de que no se sobrecargue. La tensión de entrada de CC es 3 voltios más alta que la tensión de la batería cargada.W1 y TL431 forman un circuito regulador de voltaje ajustable de precisión, Q2, W2 y R2 forman un circuito de corriente constante ajustable, y Q3, R3, R4, R5 y LED son circuitos de indicación de carga.la corriente de carga disminuirá gradualmente, y la caída de voltaje en el R4 disminuirá cuando la batería esté completamente cargada, de modo que Q3 se cortará, y el LED estará apagado, con el fin de garantizar que la batería puede ser suficiente,Por favor, continúe cargando durante 12 horas después de apagar la luz del indicador.. Cuando se utilice, instale un radiador adecuado para Q2 y Q3.
